>> Reprosústava tesla ARN568 + ARV3608 <<

Reprosústava s ARN568 + ARV3608 je reprosústava s meničmi od tesly- reproduktory použité v nej majú aj viacej ako 40 rokov, ale na ich vek a to, že podľa meraní do nich ide len 8W do jednej sa kľudne môžu zrovnávať výkonovo s Genius 5,1 a kvalitatívne ju dokonca zďaleka prevyšujú...

Určenie:

Stojanové reprosústavy

Dátum realizácie:

Apríl 2008

Orientačná cena:

1000,-sk

Technické dáta:

Uzavretá ozvučnica o objeme 11l, rozmery (š, v, h) 225*400*225mm, príkon 20W, citlivosť 87db, frekvenčný rozsah- 40-20000Hz, impedancia 8?, hmotnosť 6,775kg

Úvod:

    Jedného pekného dňa počas prvých dní na vysokej škole som stretol Martinekk-a a ten ma zasvätil do tajov kvalitného zvuku a zistil som, že tie plastové geniusky a ako sub ARO667 v bedni, v ktorej bol skoro zohnutý nie je to pravé orechové. A tak vzájomnými výmenami medzi užívateľmi tohto fóra vzniklo osadenie, s ktorým som maximálne spokojný. Rozhodol som sa ho sem zverejniť aj preto, lebo v porovnaní cena- výkon sa nedá porovnať s reproduktormi predávanými v obchodoch

Konštrukcia a osadenie

    Osadenie bolo pôvodne myslené ARV168+ ARN568, ale keďže výškače neboli v príliš dobrom stave a jeden mi ponúkol ARV3608 tak som neváhal a vzniklo toto osadenie. Výhybka je riešená spojením dvoch výhybiek z ARS1018 a z časopisu Amaro. Je to konkrétne na basovú časť 1mH cievka do série a 12uF a 10R paralelne a na výškovú časť 4,7uF MKT v sérií a 0,5mH paralelne. Vysokotónový reproduktor nie je prepólovaný.

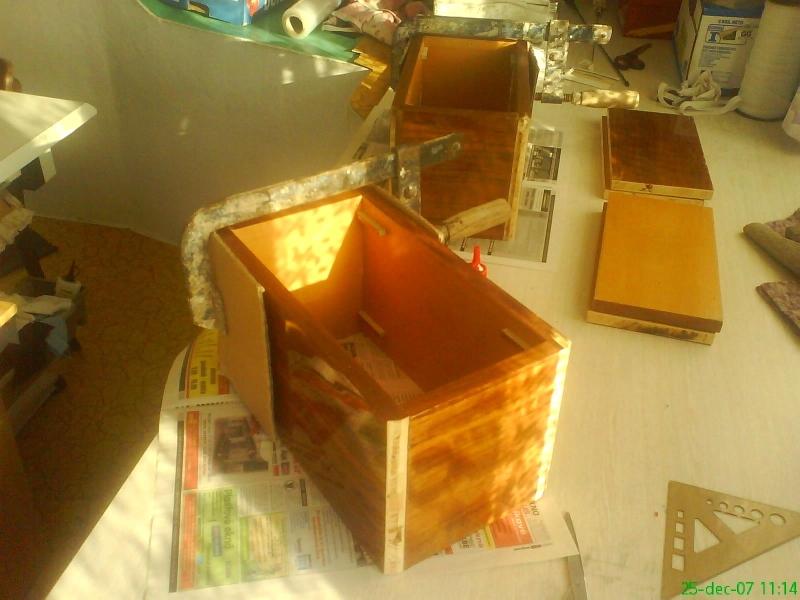

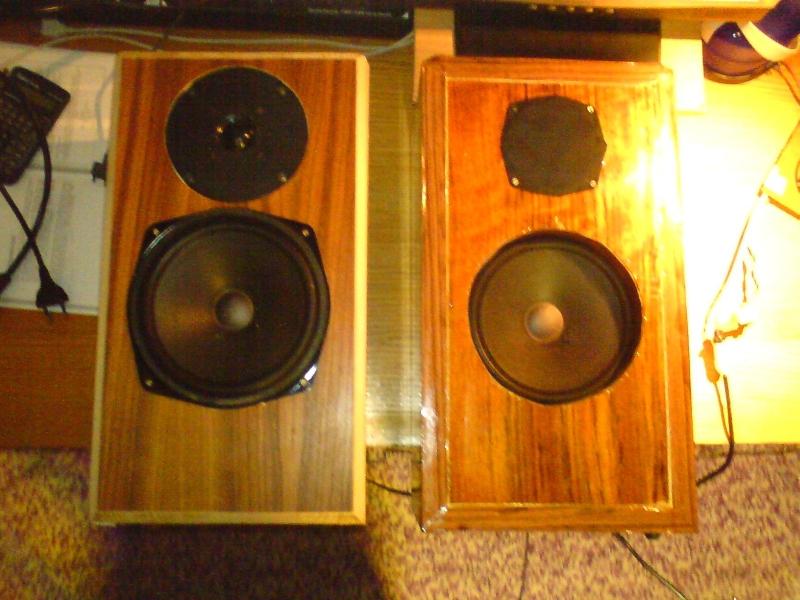

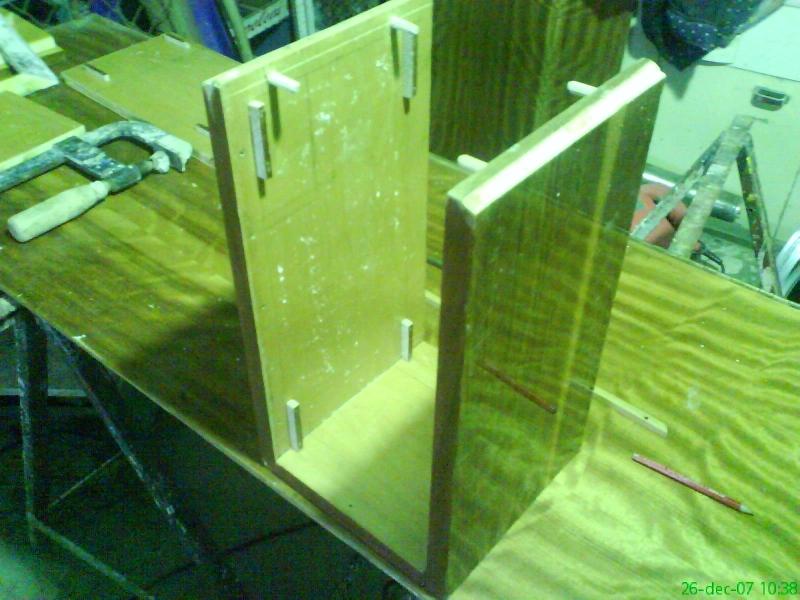

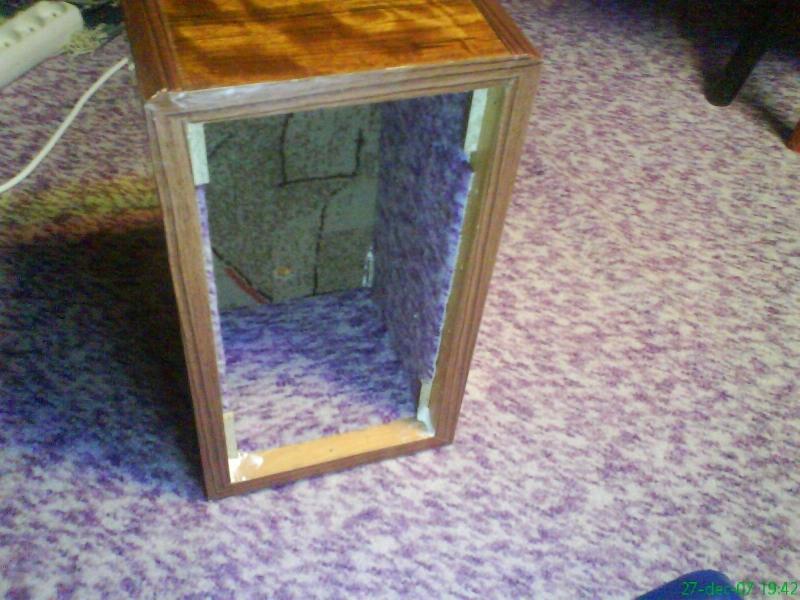

    Konštrukcia ozvučnice je riešená z dosiek zo starej skrine, ktorú som našiel na povale. Rozmery boli vyriešené tak, aby to pekne vyzeralo a malo to objem 11l. Predná doska je z iného dreva ako ostatná konštrukcia ozvučnice- je to z dôvodu upgradu z ARV168 na ARV3608 (malý otvor a pôvodné riešenie nebolo pekné). Vo vnútri sú steny polepené kobercom a do priestoru nahádzaný vatelín. Povrchová úprava je pôvodná, nie je nijak upravovaná, ani lakovaná.

Zvuk:

    Zvuk je (aspoň pre mňa) krásny- taký čistý, mäkký... tak ako to na správne hi-fi má byť. Výšková časť oproti basovej trochu kričí, ale to ešte čaká úprava výhybky (do série s výškačom 2R2 odpor a paralelne 18R) inak na takú malú bednu to aj celkom pekne basuje
   Po pridaní odporu sa vyrovnali citlivosti reproduktorov a sú už dokonalo zladené

Zosilňovač:

    Po viacerých nezdarených pokusoch som sa dopracoval k tranzistorovému zosilňovaču s KD607 a 617, ktorý úplne bohate stačí a dokáže pekne prebudiť bedne k životu.

Fotografie

Záver:

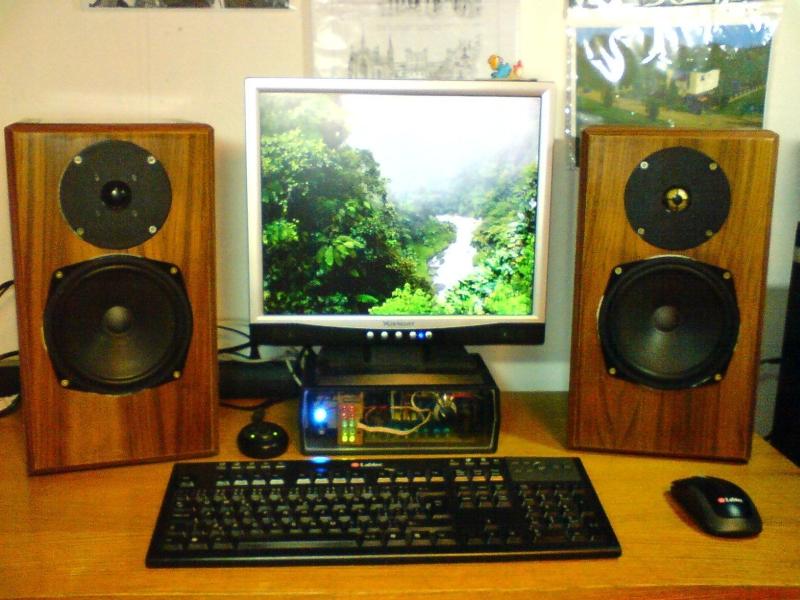

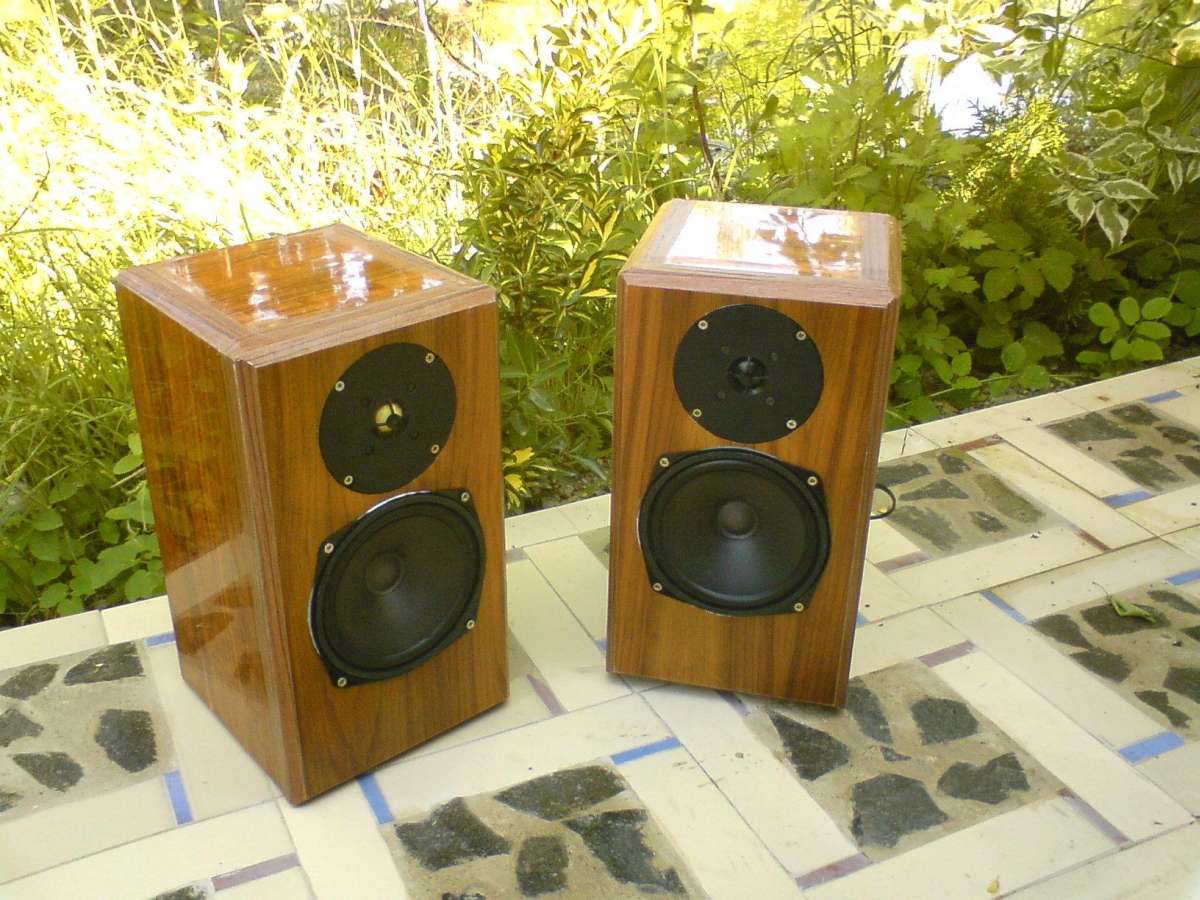

    Som spokojný, ako so zvukom, tak so vzhľadom aj výkonom. Ešte mám na pláne vymeniť tú žltú kupolku za čiernu, len som to už chcel mať dorobené. V závere by som sa chcel poďakovať všetkým, ktorý mi s týmto projektom pomohli a prispeli troškou k dielu. Hlavná vďaka patrí Martinekk-ovi a Thales-ovi.
