>> Zosilňovač tesla tranzisťorák KD <<

Tento zosilňovač mal byť pôvodne osadený koncovým stupňom s IO AN7161N- ktorý bol vybratý zo starej veže. Ale po neúspešnom pokuse merania výkonu sa usmažil a bolo nutné vymyslieť iný plán a ako riešenie sa ukázalo dobročinné srdce kamaráta, ktorý mi podaroval hotové koncové stupne s tranzistormi KD607 a 617 a takto sa začína príbeh...

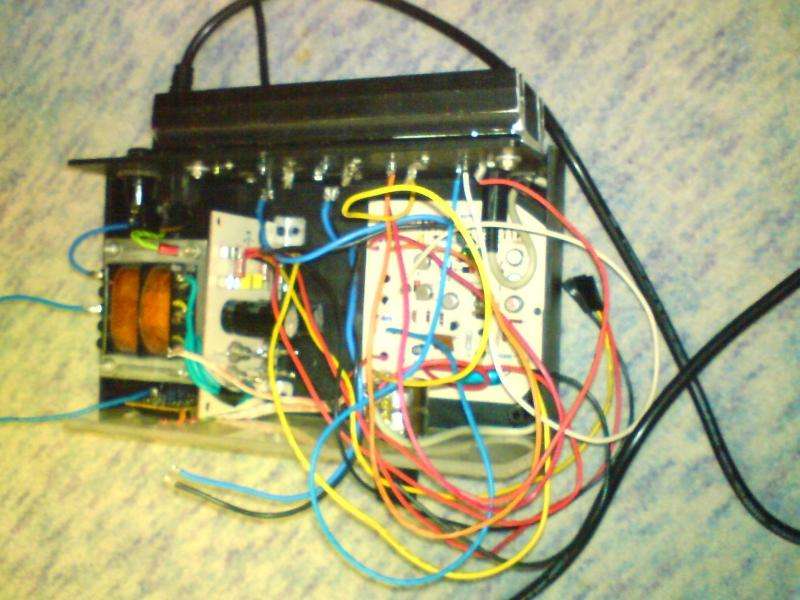

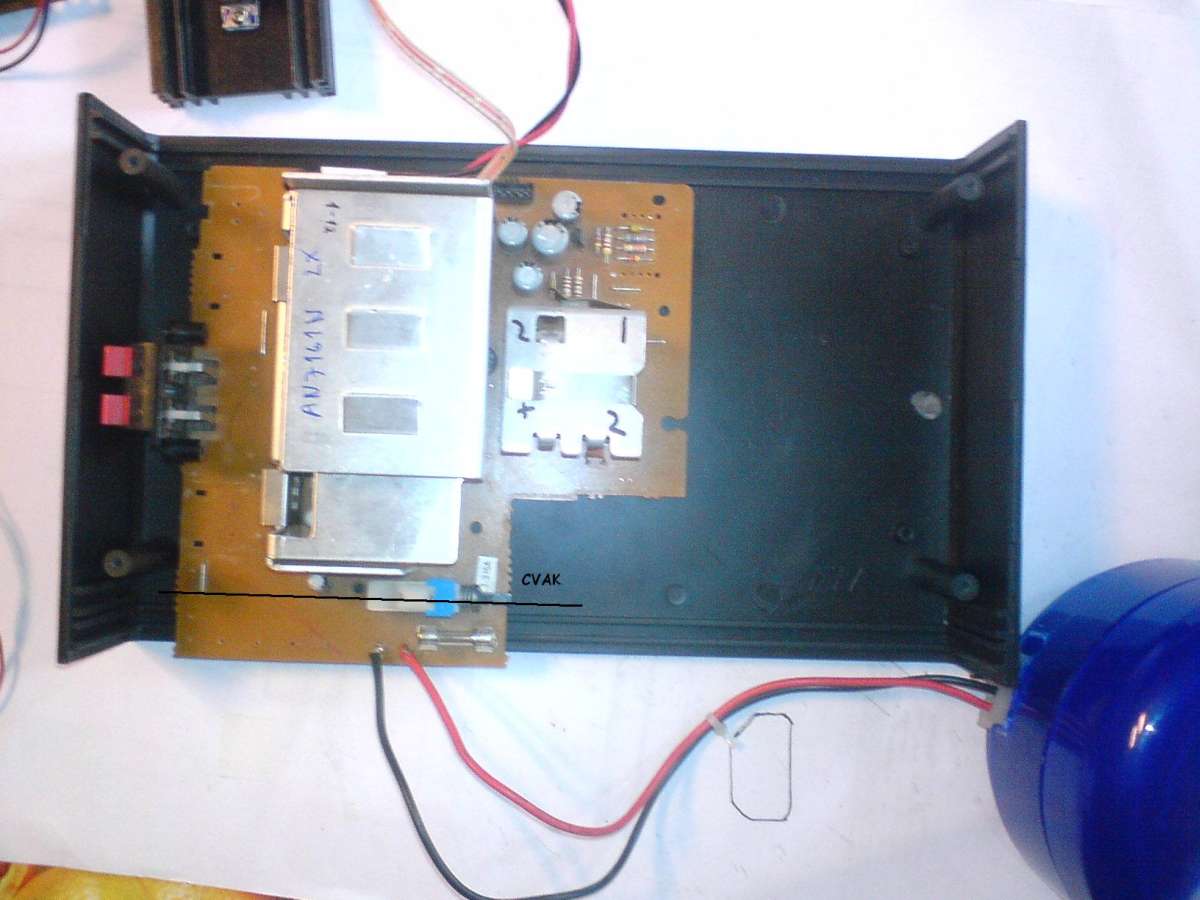

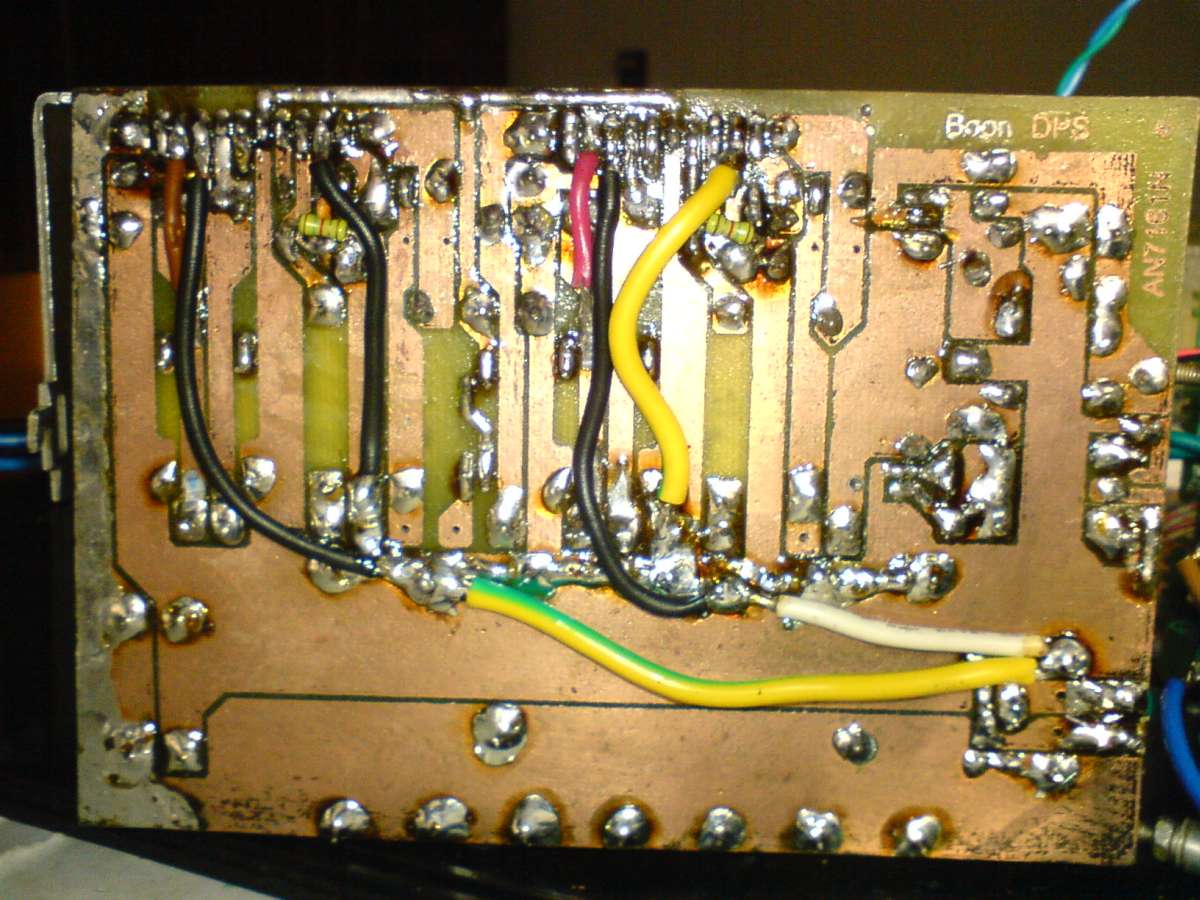

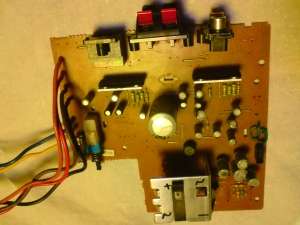

AN7161N

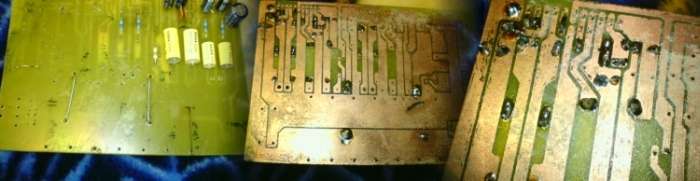

    Aj keď je pravda že tento obvod nemá nič spoločné so skutočne existujúcim zosilňovačom, ale dal som ho sem práve preto, že on bol prvý adept, ktorý v skutočnosti mal byť mojím zosilňovačom, ale chudák nedožil sa svojej funkčnosti. Dôvod bol jednoduchý- pred záverečnou sa stala nehoda- pri meraní skutočného výkonu sa nedopatrením niečo zle zapojilo a integráč sa uvaril vo vlastnom puzdre.
Vyjadrenie odborníka:
Cez osciloskop a generator (spojenie ich zemi) som uzemnil jeden vystup mostikoveho zosilnovaca a ten bol nasledne prudovo pretazeny. kedze je to smejd (farba zmenená na želanie autora), tak vnutorna ochrana bud nieje alebo nezareagovala

Datasheet:

Datasheet AN7161N - údaje o integrovanom obvode, jeho zapojenie a iné.

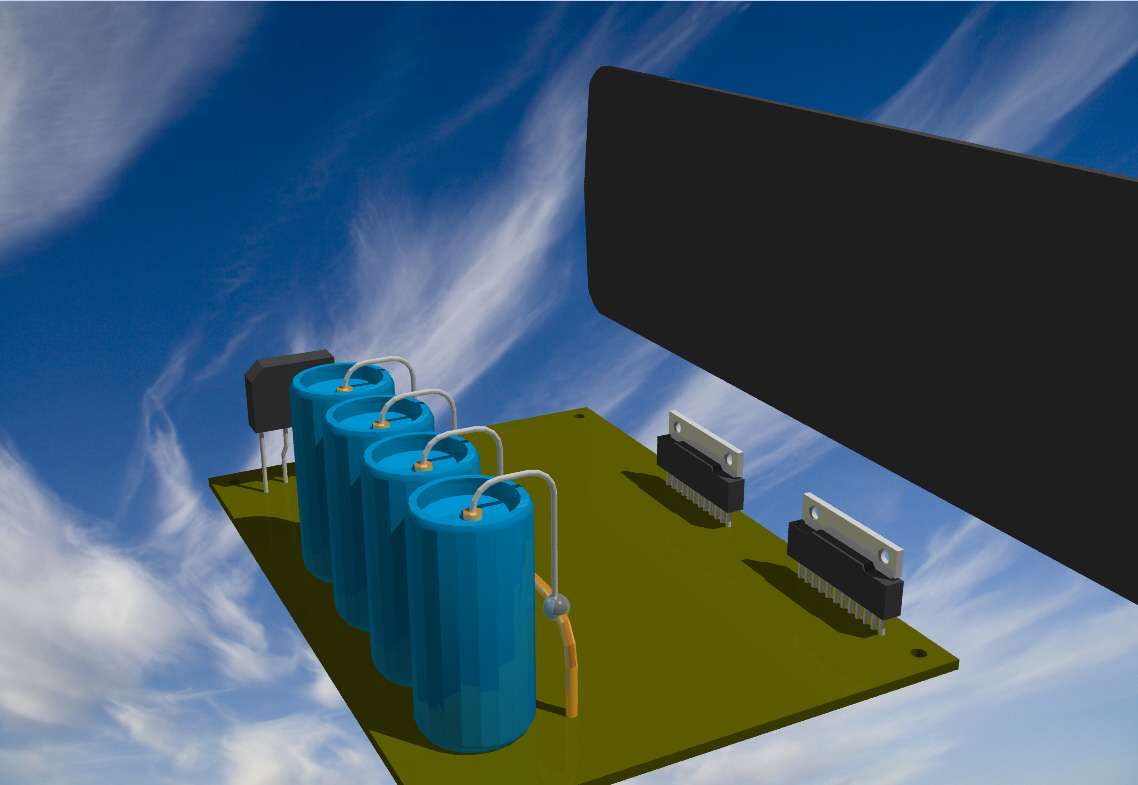

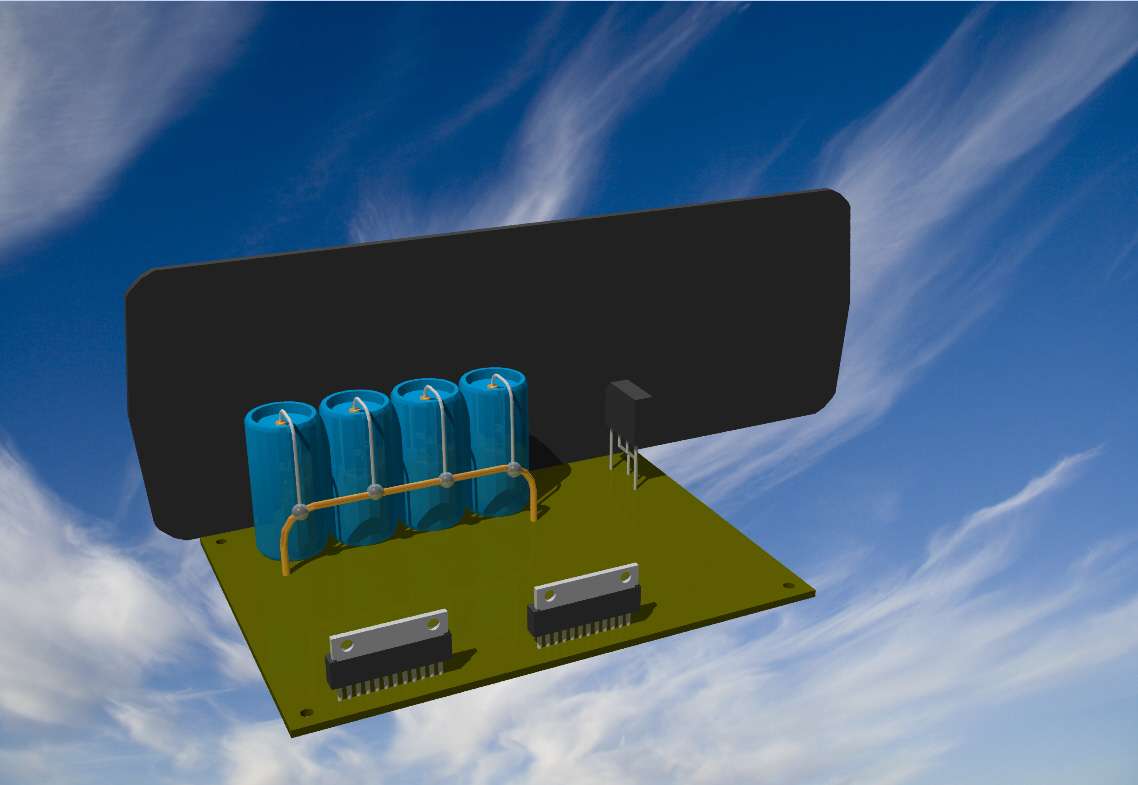

3D:     Toto bol pokus o jeden návrh ale z viacerých hladísk bol nezrealizovateľný (+ vetva kondenzátorov ide okolo zeme a bolo možné, že sa ľahko stretnú a dojde ku skratu)

KD607 a KD617

    Tak konečne som sa dostal k tomu, čo naozaj teraz funuje a je to zosilňovač s tranzistormi KD607 a 617. Dostal som sa k nim tak, že po zničení predošlého, ako som už hore písal, som ich dostal od kamaráta hotové, takže ani nebudem opisovať ako sa vyrábal, ale pridám stránku, kde je to do detailov opísane- Odkaz

Zoznam plošákov a častí zosilňovača:

• KD607 & KD617

  Najhlavnešia časť zosilňovača, bez ktorej by nemohol fungovať. Jedná sa o starú dobrú TESLU, resp. tranzistory.

• Koncové stupne

  Koncové stupne spravil kamarát na LOT ako školskú prácu a ja som ich kvôli umiestneniu v kastličke musel trošku orezať. Jedna vec je tam ale zle spravená a to koncové výstupné cievky, tie bolo potrebné nahradiť drôtovým odporom 2R2 inak by nefungovala prúdová ochrana.

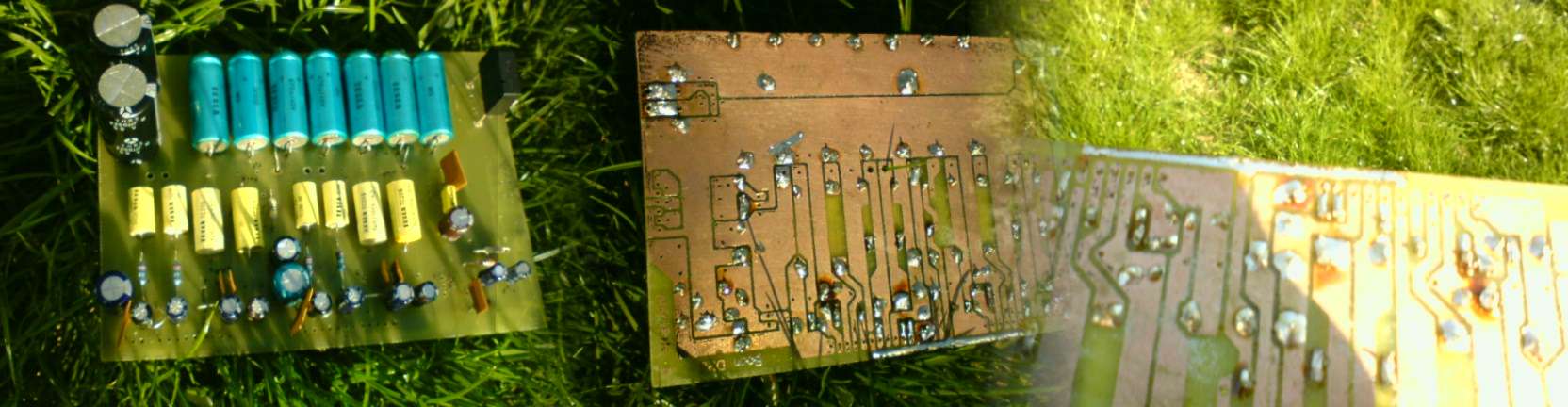

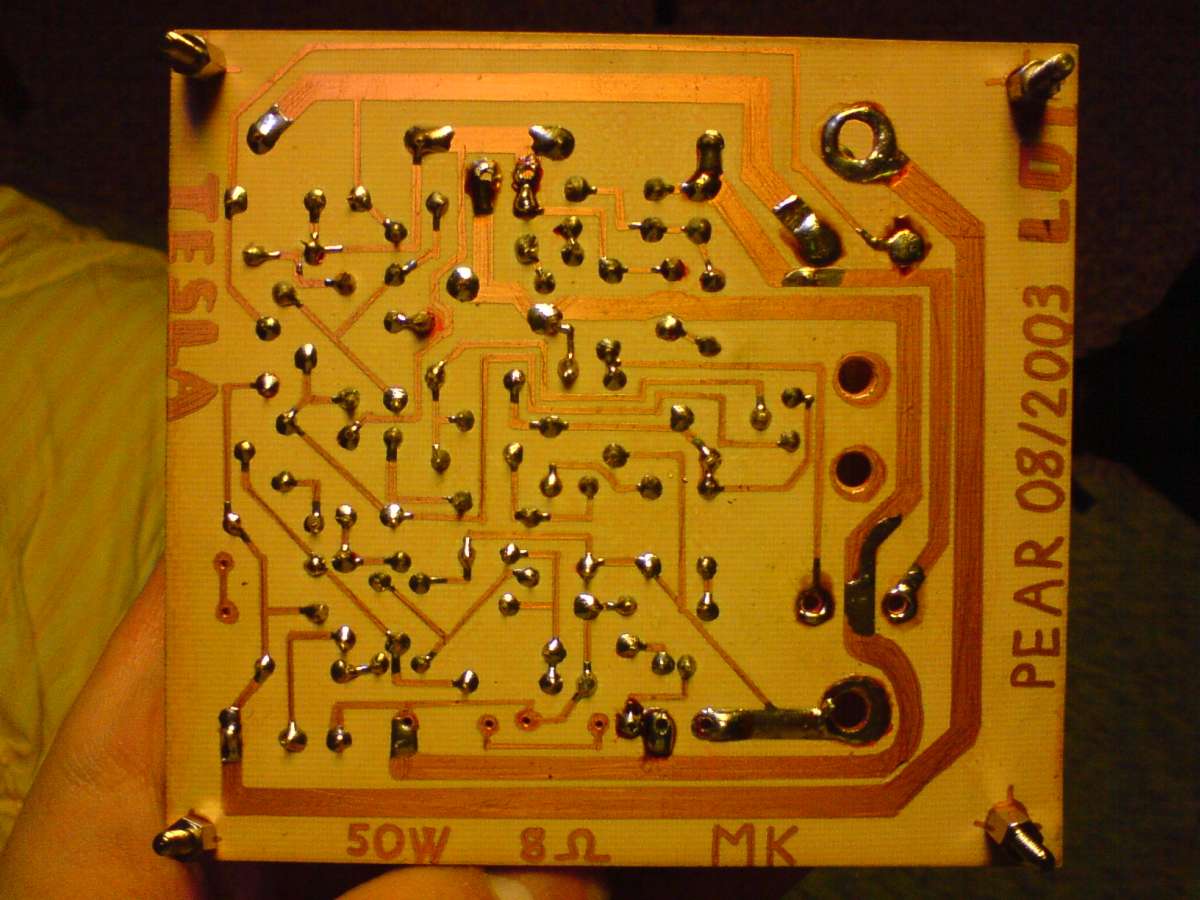

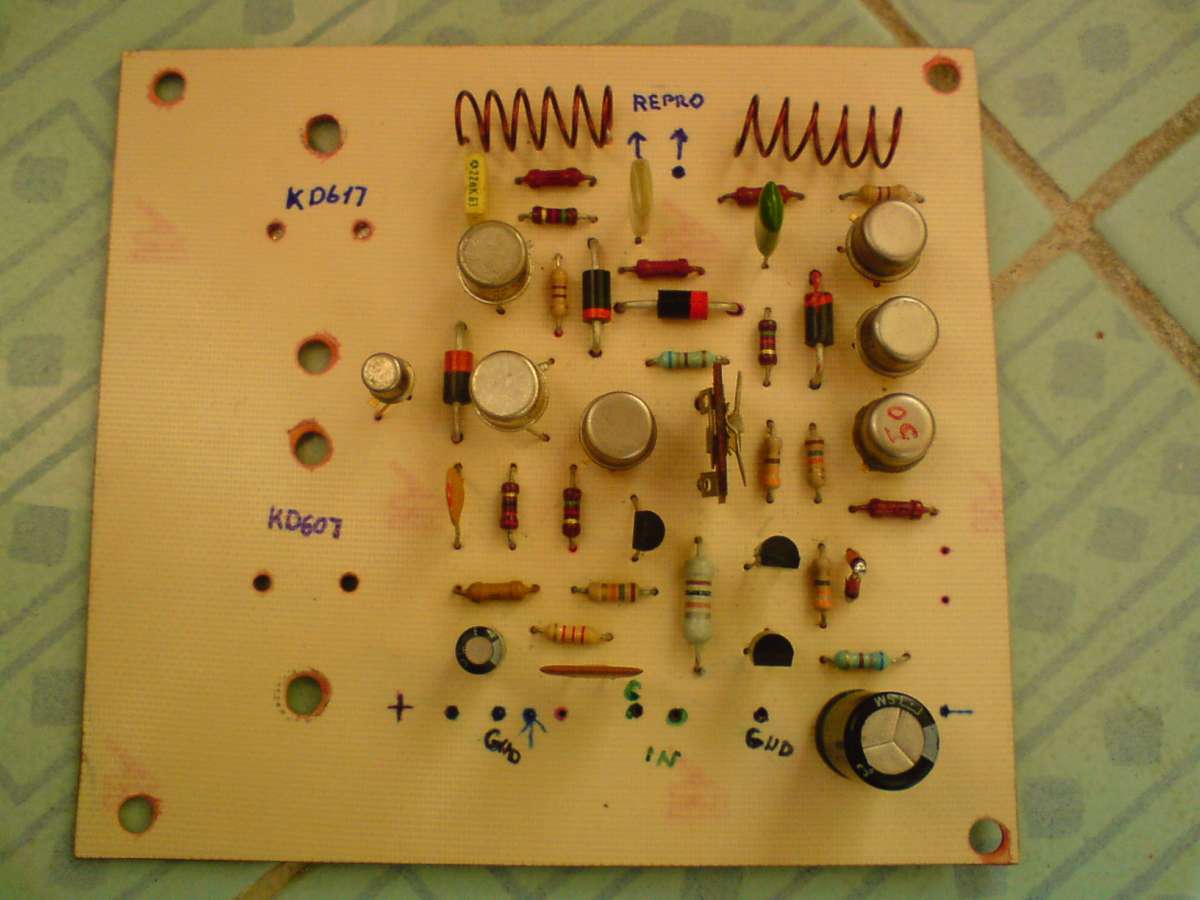

  Pôvodný plošák                           Orezaný plošák

• Zdroj s trafákom

  Zdroj som dostal s tými plošákmi a transformátor som vymenil za iný, síce nie je to ideálny zdroj pre tieto tranzistory, ale pre budúce použitie zosilňovača je úplne postačujúci. Konkrétne je to zdroj, ktorý je symetrický 24V a 1,3A. Symetrický zdroj je preto potrebný, lebo každý tranzistor spína jednu polvlnu signálu pre reproduktor. Dve polvlny tvoria celú vlnu a tým je tvorený signál.Pre takýto trafák je potrebný aj inak upravený zdroj. Ten je opäť opísaný v odkaze vyššie. Prikladám ešte foto hotového zdroja.

  Zdroj z vrchu aj zo spodu

• Stabilizátor LM317 a MC7812(05)

      Stabilizátor som odrezal od plošáku AN7161N, kde som ho aj navrhol. Je tu hlavne kvôli tomu, že som chcel k zosilňovaču pripájať aj mp3 prehrávač a chcel som využívať ako zdroj energie pre prehrávač práve tento zdroj. Ako najvhodnejšie riešenie vypadalo použitie integrovaného obvodu LM317. Datasheet.s Vľavo je nakreslená schéma a aj trafko ktoré bolo potrebné pre tento obvod spraviť. Pôvodne som chcel využívať trafák, ktorý kŕmi tranzistory, ale z 24V robiť 1,5V bolo príliš energicky nevýhodné (veľké tepelné straty) a preto som bol nútený pridať ešte jedno prídavné trafko. Na tomto malom plošáčiku sa nachádzal aj stabilizátor na 12V (MC7812)- Datasheet , bol tam hlavne kvôli indikátoru vypudenia, lenže po úprave a zmene trafa na 11,4V bol už zbytočný a nahradil som ho stabilizátorom na 5V a kŕmim s ním ledku, ktorá svieti ak je prístroj zapnutý.
                Schéma zapojenia LM317                                                     Trafko aj so zdrojom- to radšej ani nedávam                                                                                                               zväčšiť, lebo opäť iba také jedoduché a                                                                                                                                     neefektné riešenie

• Indikátor vypudenia

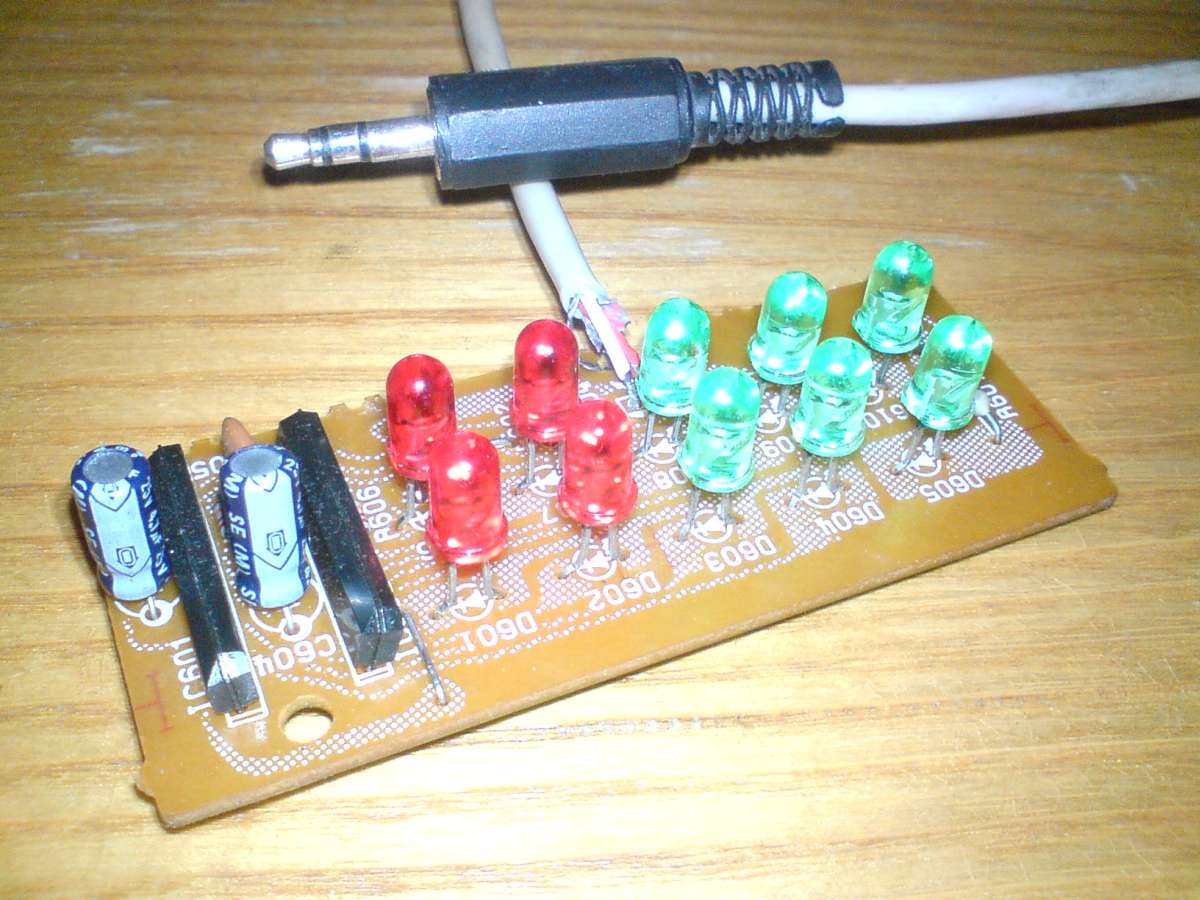

  Ten som opäť dostal a k nemu som nenašiel žiadne informácie, jediné čo viem, že funguje a beží na napätí 12V Fotka indikátora->

• Ochrany

      Ochrany boli dodatočne pridávané kvôli ich ochranným vlastnosťiam na reproduktory. Zamedzujú prechodu jednosmerného prúdu, ktorý sa môže naindukovať v koncových stupňoch. Ak sa takýto prúd objaví- relátko odpojí výstup a tým ochráni reproduktory.

• Ostatné časti

      K ostatným súčiastkam k zhotoveniu zosilňovača patria vstupy (jack 3,5) a výstupy (2x zásuvka repra), Euro vstup na sieť (vybraná zo starého počítačového zdroja), puzdro na poistku, chladič na tranzistory, potenciometer, usb na mp3 prehrávač, vypínač na 220V a modrá led. V podstate skoro všetko som mal doma a čo nie tak to mi pomohol kamarát, ktorý sa s takýmito vecami zaoberá a doma má taký menší "sklad"

• Univerzálna kastlička

      Krabičku som kúpil od kamaráta novú a postupne som do nej rezal otvory až kým nebolo všetko na svojom mieste. Podarilo sa mi pokaziť predný panel a to len preto, že som chcel si tam dať ešte aj korekcie, ale tie sa mi nepodarilo spojazdniť podľa mijich predstáv a preto som od nich upustil, ale na panely mi ostali nechcené otvory. Nový panel som zhotovil z plexiskla a na naliehanie kamarátov som to prestriekal. Dole je výkres kastličky,ktorý už neviem z akého dôvodu som vyrábal.

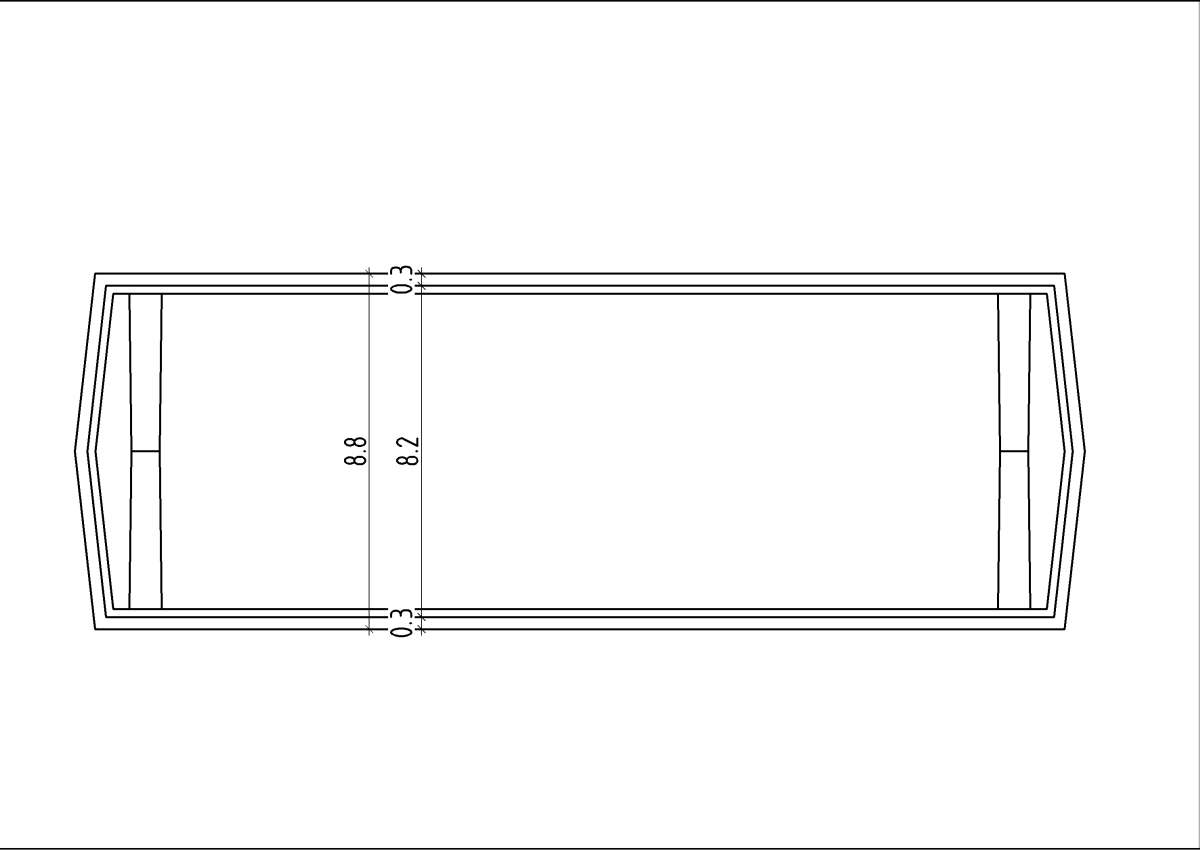

  Výkresy kastličky aj so základnými rozmermi vo veľkom rozlíšení

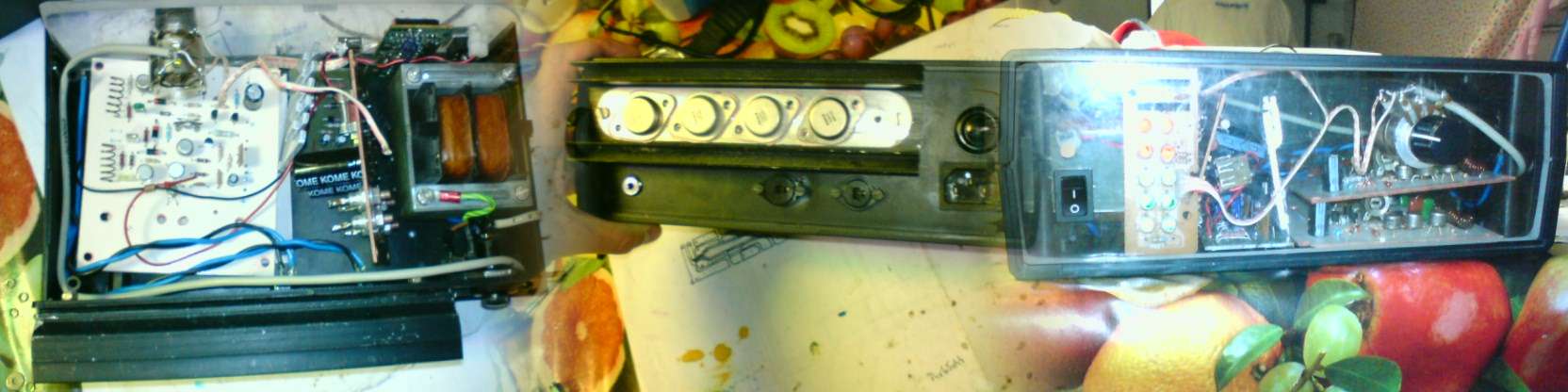

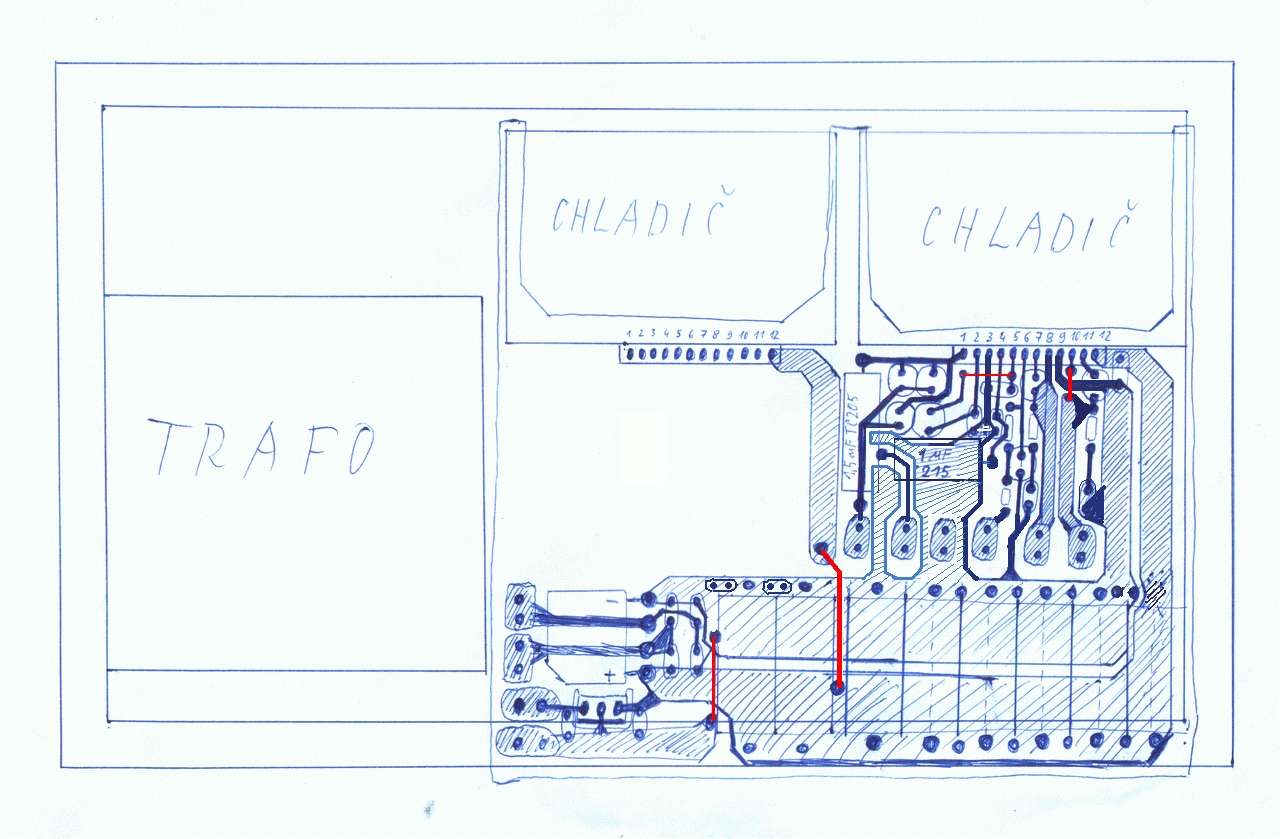

Osadenie plošákov do kastle

    Ako prvé bolo potrebné uvažovať nad čo najideálnejšou kastličkou. Nad týmto som nemal príliš veľa úvah, ako som hore písal som ju kúpil od kamaráta. Ale problém nastal vtedy, keď som si rozmiestnil po stole všetky plošáky a súčiastky, ktoré do neho pôjdu. Vtedy som si povedal: "tak toto tam nenapcháš". Ale podarilo sa. Síce tesne, ale napchal som, trošku som orezal plošáky, poupravoval a všetko pekne vliezlo do krabičky.

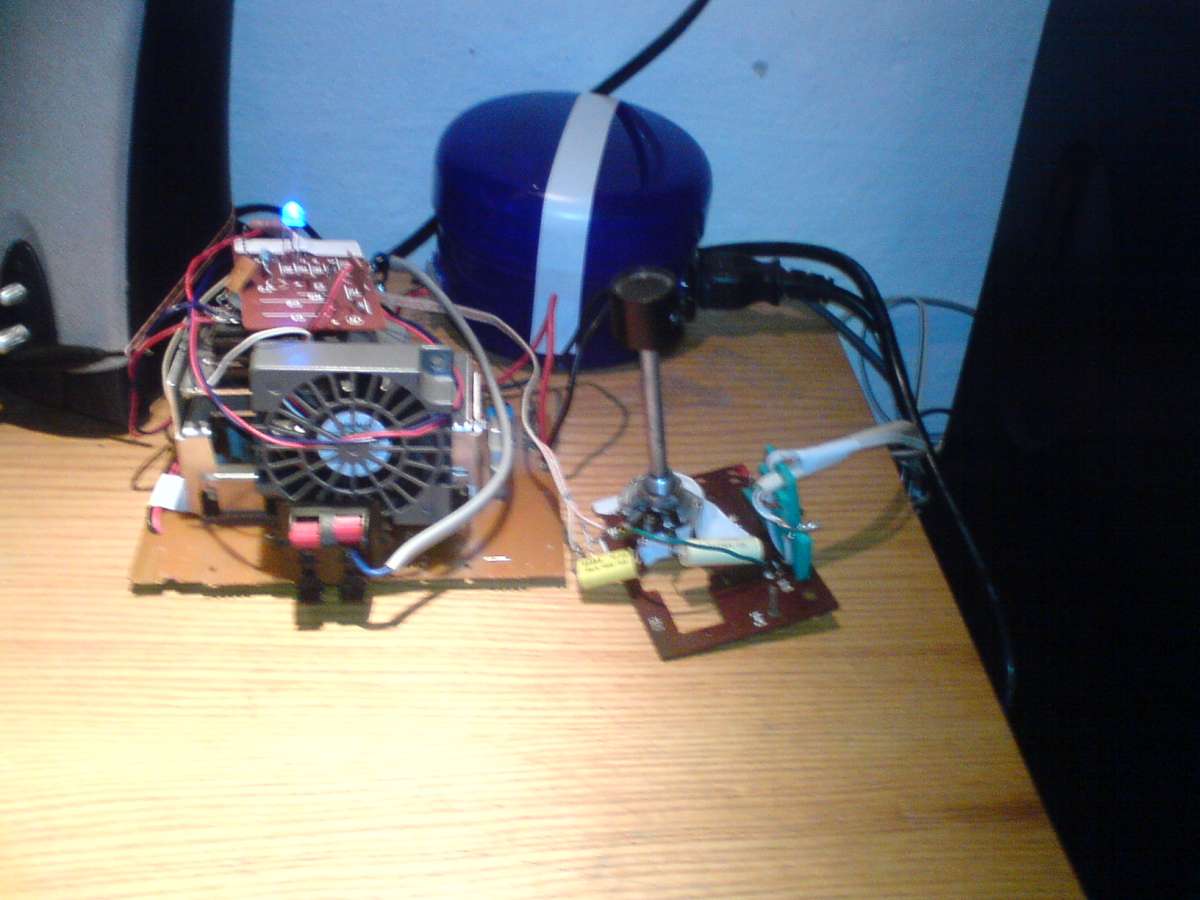

Záverečné fotografie

    Opäť vravím a zdôrazňujem, nie je to prehliadka na nejakej výstave elektrotechniky, ani to neni strojovo vyrábaný zosilňovač, robil som to doma na kolene a preto to aj tak vypadá, ale zvuk a spotreba a funkčnosť je pre mňa smerodatná a nech to vypadá ako chce vovnútri. Ja som s tým spokojný. Fotky sú iba pre to, aby ste si vedeli predstaviť, ako asi vypadá.

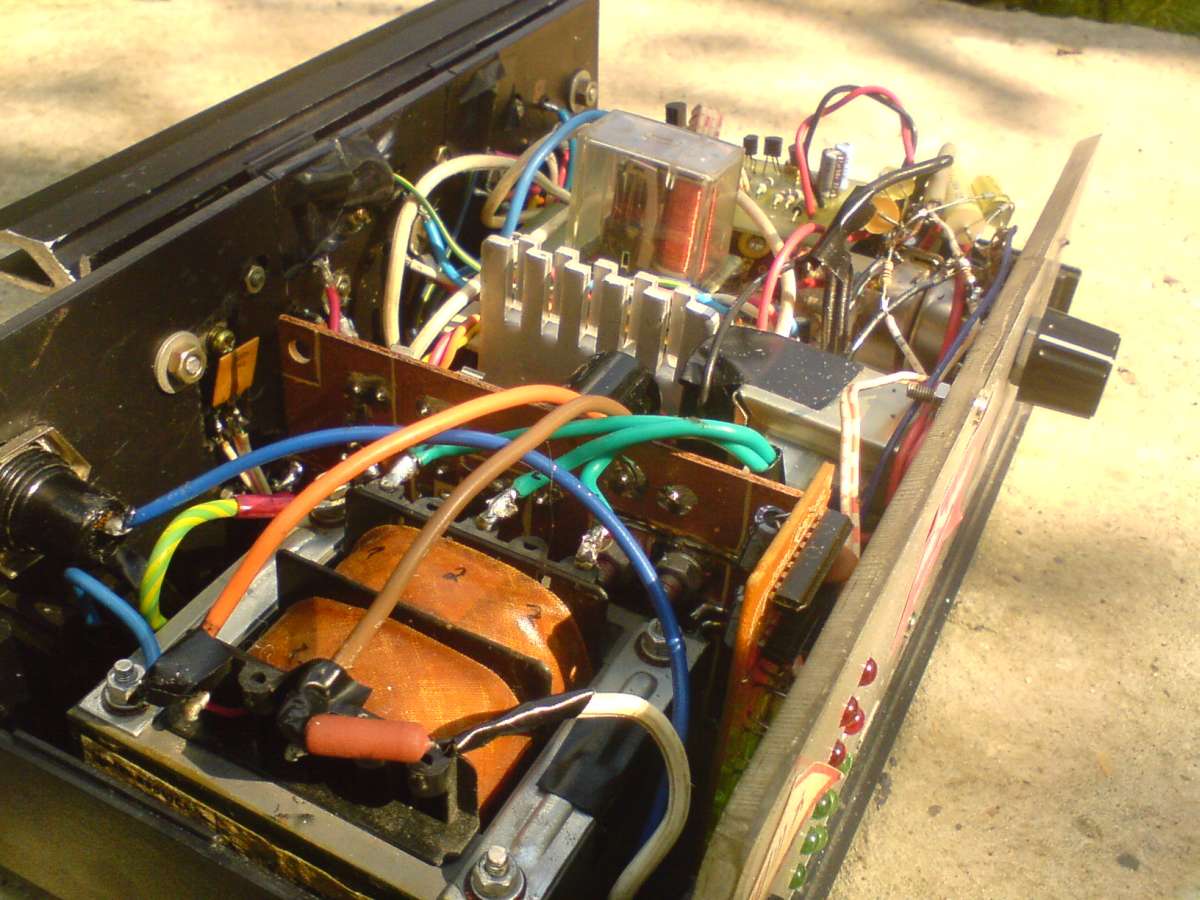

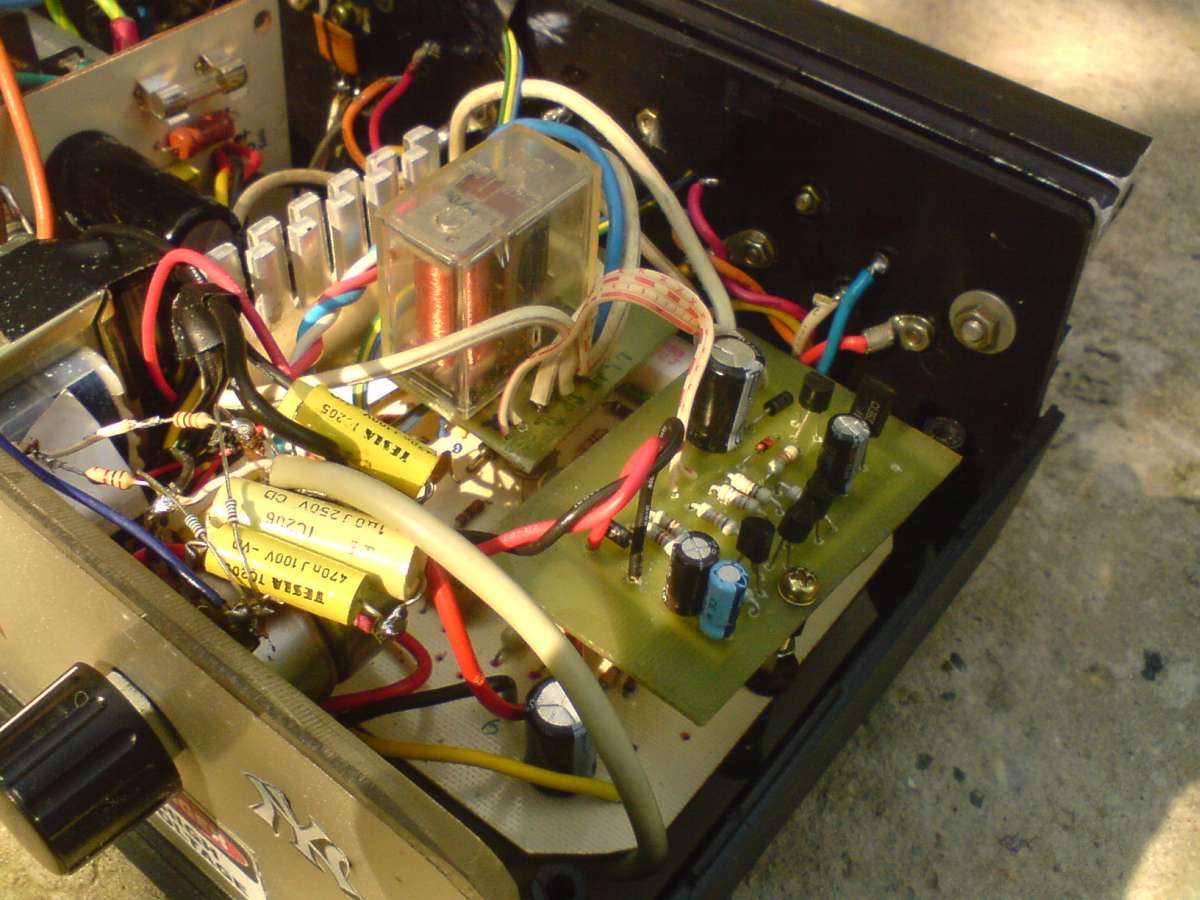

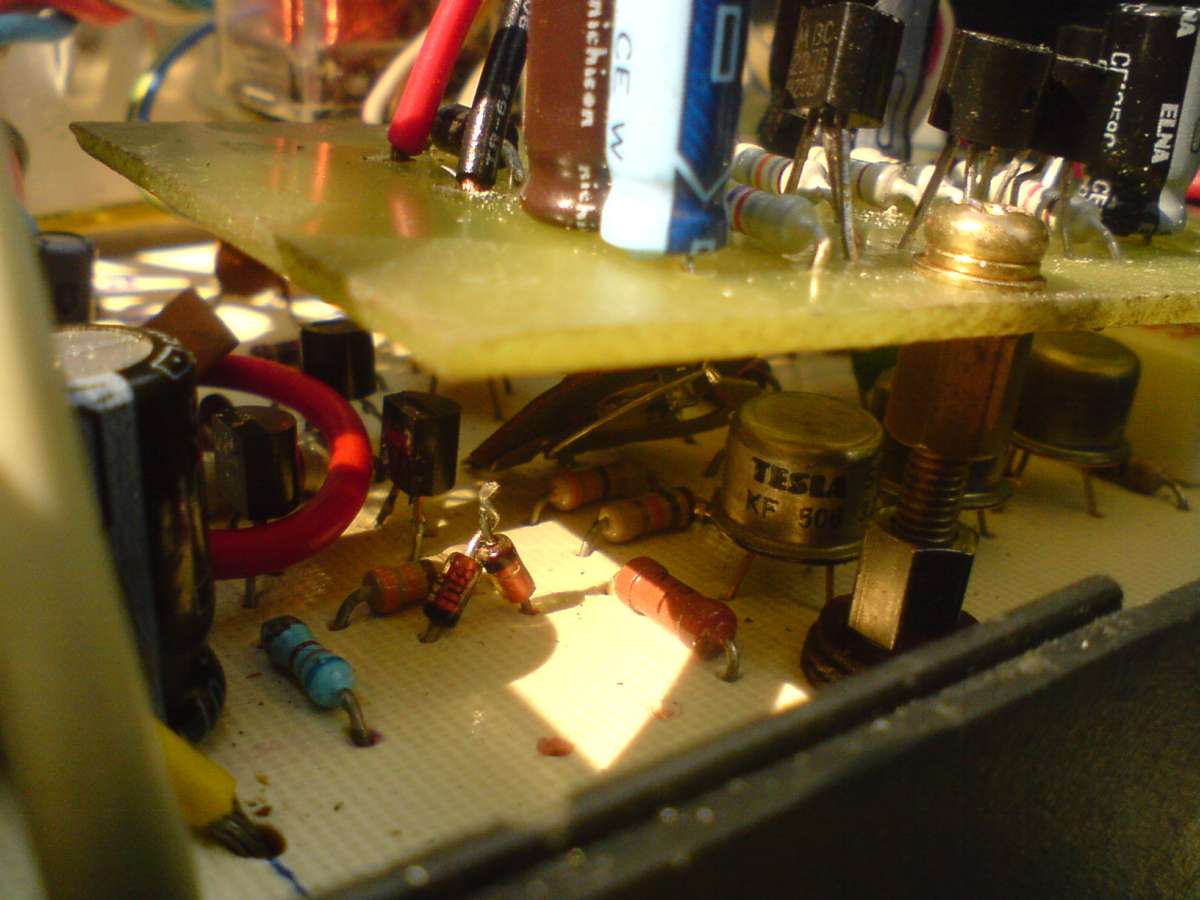

Fotky zvnútra

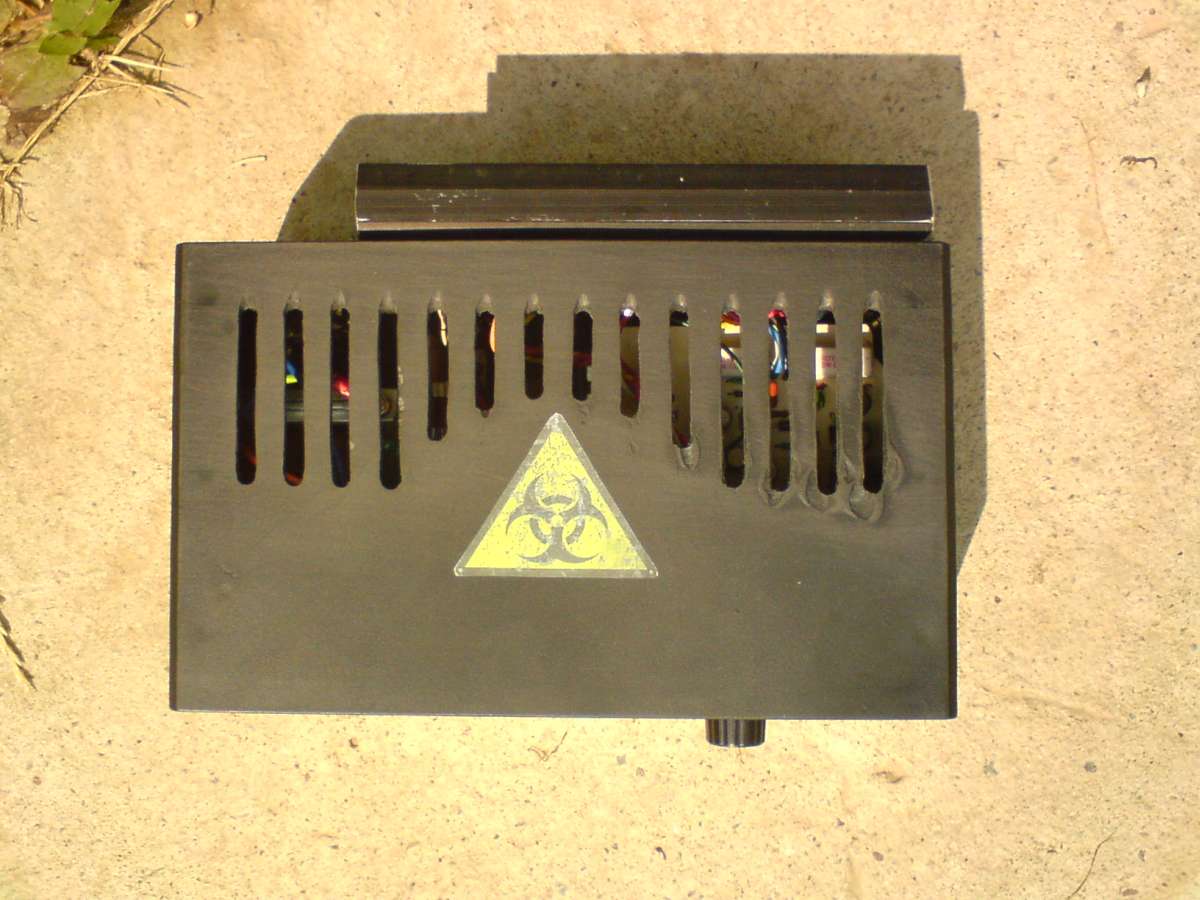

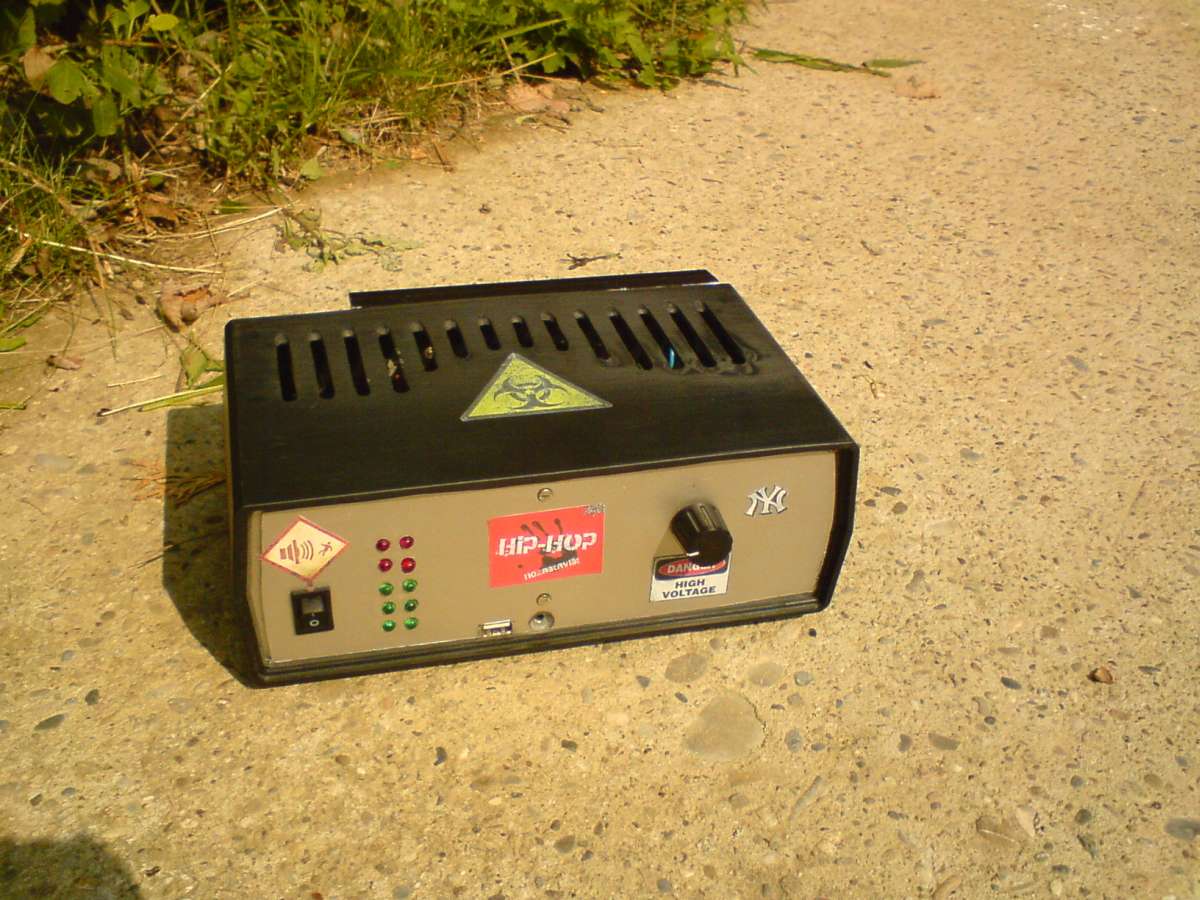

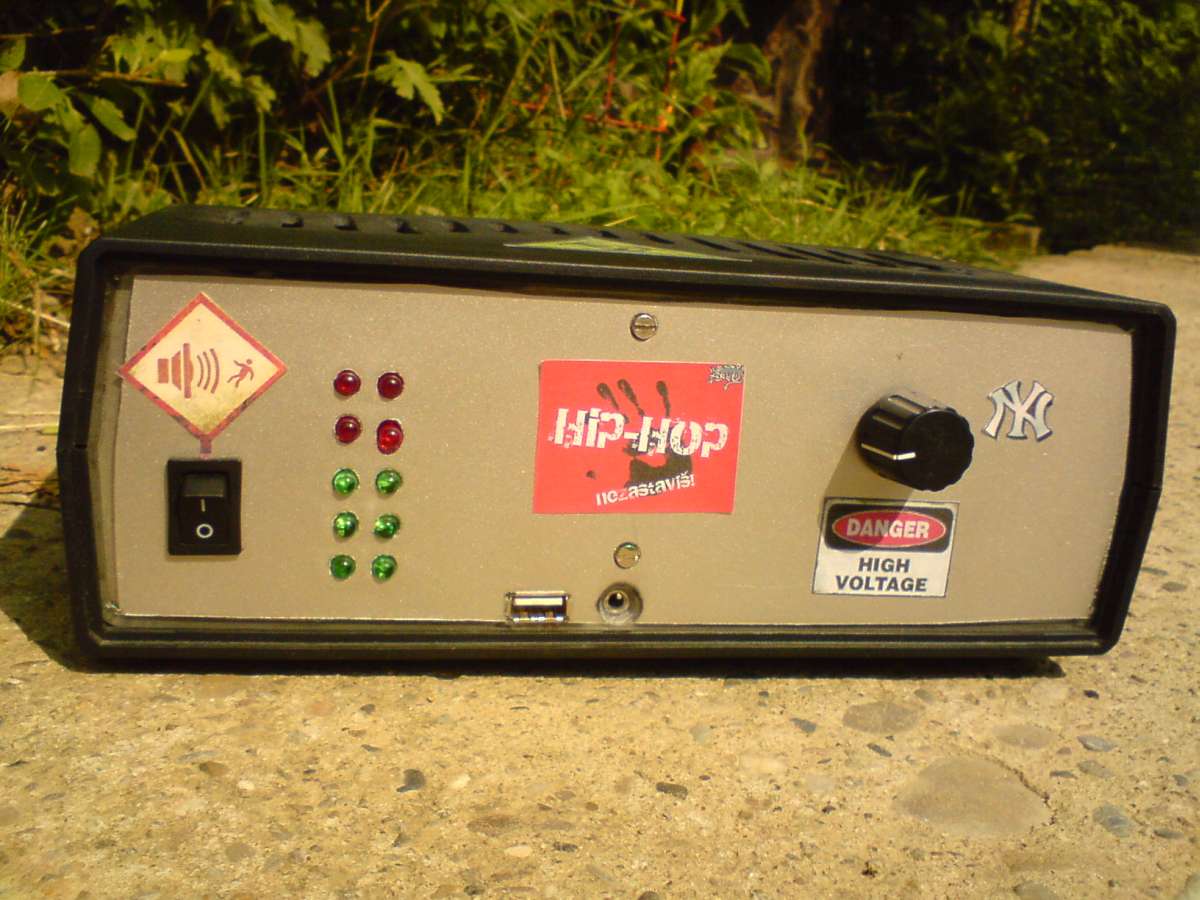

Fotky zvonku

Záver
